نرخونه
د سرعت کمول: 80m / min
د ګرافیک شکل ملاتړ شوی: DWG، DXF
کاریال: لیزر کاستل
حالت: نوی
د ګوتو غوڅول: 0-25 ملیون
CNC یا نه. هو
د کولیډ موډ: د اوبو کول کول
کنټرول سافټویر: Cypcut
د اصلي ځای ځای: چین انحی (مینځپانګه)
د برښنا نوم: ACCURL
تصدیق: CE، ISO، SGS
د محصول نوم: د فابریک لیزر ٹیوب او د پلی کتر
بریښنا رسولو: 5000W / 700W / 750W / 800W / 1000W / 1200W / 2000W
د کالی شکل: پلیټ او پایپ
کاري ساحه: 1500mmX3000mm / 2000mmX4000mm / 2000mmmX6000mm
ډول: فایبر لیزر کاستل
د لوړ پوټ سرعت: 80m / min
د وینې قطر قطر: 30mm-220mm
د موټرو د اندازې اوږدوالی: له 6m څخه کم
X، د محور د محاکمې عامل: 0.05mm
X، د محور تکرار دقیقیت: 0.025mm
د خرڅلاو وروسته خدمتونه: د خدماتو ماشینونو ته د بهرنیو انجینرانو شتون

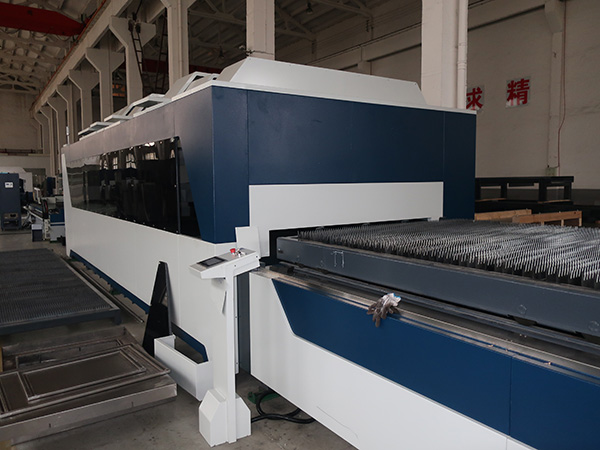

د فایبر د لیزر د کښت ماشین:
1. غوره لاره کیفیت: کوچني لیزر ډټ او لوړ کاري وړتیا، لوړ کیفیت.
2. د لوړ کولو سرعت: د سپیټ سرعت د ورته CO2 لیزر کاین ماشین څخه 2-3 ځله دی.
3. د ثبات دوام: د نړۍ د وارداتو فایبر لیزر غوره کول، باثباته فعالیت، کلیدي برخې کولی شي 100،000 ساعتو ته ورسيږي؛
4. د عکس العینیک بدلون لپاره لوړ وړتیا: د CO2 لیزر کټین ماشین سره پرتله، د فابریک لیزر کاسټ ماشین درې ځله د عکس العملیک بدلون تبادله لري.
5. لږ لګښت: انرژي خوندي کړئ او چاپیریال ساتئ. د عکس العمل د بدلون کچه تر 25-30٪ پورې ده. د بریښنا لږ بریښنا مصرف، دا یواځې 20٪ -30٪ د دوديزې CO2 لیزر کاین ماشین دی.
6. د کم ساتنه: د ریشې لین انتقال کول هیڅ اړتیا نه لري د لینونو منع کول، د ترمیم لګښت.
7 آسانه عملیات: د فایبر لین انتقال، د نظریه لار نه تعقیب.
تخنیکي پیرامیټونه
اغيزمن کاري ساحه (ميلي) | 3000x1500 / 4000x2000 / 6000x2000 | ||
د مکس پائپ قطر | 200 ملیون (کیدای شي د 600mm له لارې حساس شي) | ||
د پایپ اوږدوالي | 6mm | ||
Z محور سکرو | 120 ملیونه | ||
د لوړې کچې ځای | 60 متر / م | ||
X، د محور دقیق حالت | 0.05 ملیونه | ||
X، د بیا تکرار کولو حق | 0.025 ملیونه | ||
لیزر سرچینه | 500w / 700w / 750w / 800w / 1000w / 1200w / 2000w | ||
د کاربن فلز | ≤10mm | ||
دزنګ ضد اوسپنه | ≤ 4mm | ||
المونیم | ≤ 4mm |
معياري کنټرول
د فایبر بریښنا رسولو | Raycus / IPG | ||
د میوو د کښت سر | راټوول | ||
د ماشین بدن | ټایور | ||
کراس بام | ټایور | ||
کاري میز | ټایور | ||
د ګیر بکس | اپیکس | ||
X، Y ریک او پنون | سويډن لينډن | ||
د بال پیچ | تائیوان هیین | ||
رېل | تائیوان هیین | ||
د نیوماتیک سیسټم | جاپان SMC | ||
د ککړتیا سیسټم | ټور | ||
برقی برخی | سکینډر | ||
د کنټرول سیسټم | سيپټټ | ||
د AC سپرو موټر او موټر چلوونکی | یاکاوا | ||
د CAD / CAM سافټویر | د سمارټ نسټ مسلکي |
پیراتر کول(په قضیه کې د 700w لیزر ځواک)
ليزر پاور (ډ) | توکي | موټی (mm) | سرعت (م / من) | د ګاز کمول |
700W | دزنګ ضد اوسپنه | 0.5 | 21 | N2 |
1 | 16 | N2 | ||
2 | 5 | N2 | ||
3 | 2 | N2 | ||
4 | 1.2 | N2 | ||
700W | د کاربن فلز | 1 | 12 | O2 |
2 | 6 | O2 | ||
3 | 4 | O2 | ||
4 | 3 | O2 | ||
5 | 2 | O2 |
د بریښنا ټول لګښت
توکي | بریښنا (kw) | ټول بریښنا (kw / h) | ټول لګښت (USD / h) |
لیزر | 2.9 | ≦ 20.9 | USD2.0 (د 60٪ ټولیز لګښت لپاره حسابونه) |
ماشین | 9.5 | ||
چیلر | 4.5 | ||
هوایی کمپرسور | 4 |
د ګاز لګښت
د ګاز ډول | بیه (USD / سلنندر) | وړتیا (کان / سلنندر) | لګښت (USD / H) | تبصره |
O2 | 2.5 | 60 | 2.5 | 1mm کاربن فولاد |
N2 | 4.2 | 15 | 16.5 | 1mm کاربن فولاد |
مايع N2 | 55 | 120 | 4.5 | 1 ملی پوټین پوټین |
هوا | 1.1 (هوا کمپرسور) | د 2mm کاربن فولاد څخه کم، د کیفیت کسر |
د لګولو شرایط
د پلورونکي پرسونل به په لاندې توګه د نصب کولو نظارت وکړي:
1) تنفس او جرګه
2) د ماشین پوټینګ او د کار میز
3) د خدماتو د ننوتلو ځای څخه کیبلونه او ګوزڼونه چلول
4) ماشین ته د برقي کیبلونو او ګازو غځولو کنټرول
د روزنې شرایط
د کمشنرۍ وروسته، د پلورونکي تخنیک کوونکی به د روزنې پیل وکړي.
پیرودونکي باید د روزنې لپاره د قناعت وړ بشپړولو ډاډ ترلاسه کولو لپاره پوره مادي او مصرفي توکي چمتو کړي.
دا روزنه به لاندې شیان ولري:
1) د ماشین کتنه
2) د کنټرول ځانګړتیاوې او عملیات
3) د ماشین ساتنه او سمون
4) د ماشین څارنه روانه ده
د ماشین چلونکي روزنه د نصب او کمیسون سره سم مطابقت لري، نو له دې امله پرسونل باید هر وخت موجود وي.
